直流高压电缆

直流高压电缆

  • 所属分类:直流高压电缆
  • 浏览次数:
  • 发布日期:2023-03-29 13:27:15
  • 产品概述
  • 性能特点
  • 技术参数

直流高压电缆

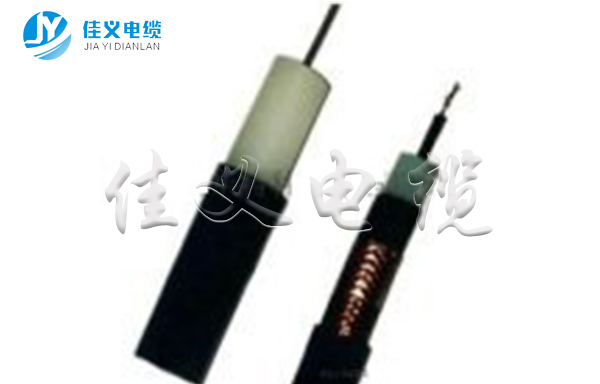

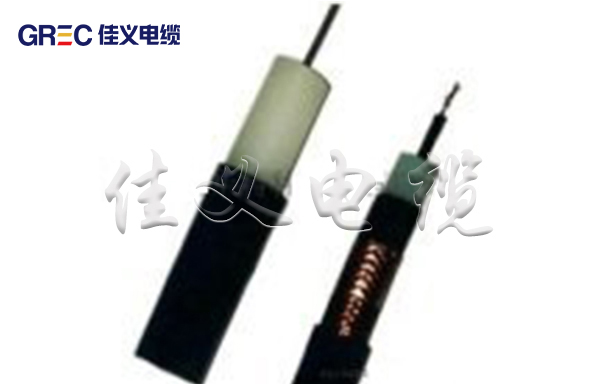

聚乙烯绝缘直流高压电缆

1、产品用途:本产品用于静电喷漆,静电选矿,静植绒及其它弱电流高压的直流装置中,做电源引接线。

2、执行标准:企业标准,也可按照用户提供的技术要求生产。

3、使用特性:

3.1、额定电压:

电缆导体的最 高额定工作温度不超过70℃。短路时(最 长持续时间不超过5S)电缆导体的最 高温度不超过160℃。

3.2、电缆安装时的环境温度:

电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。

4、产品型号名称:

型号

名称

GZYV-50

铜芯聚乙烯绝缘50kV直流高压电缆

GZYV-75

铜芯聚乙烯绝缘75kV直流高压电缆

GZYV-100

铜芯聚乙烯绝缘100kV直流高压电缆

GZYV-125

铜芯聚乙烯绝缘125kV直流高压电缆

 GZYV-150

 铜芯聚乙烯绝缘150kV直流高压电缆

5、产品结构尺寸:

 型号

铜导体结构(镀锡)

 导体屏蔽厚度

mm

 绝缘厚度

mm

 镀锡编织铜线厚度

mm

 聚氯乙烯护套标称厚度

mm

根数/直径

mm

导体直径

mm

GZYV-50

7/0.68

2.04

--

2.0

0.4

1.2

GZYV-75

7/0.68

2.04

--

2.7

0.4

1.2

GZYV-100

7/0.68

2.04

0.6

3.5

0.4

1.3

GZYV-125

7/0.68

2.04

0.6

4.5

0.4

1.4

 GZYV-150

7/0.68

2.04

0.6

5.5

0.4

1.5

6、产品电气性能:

型号

 20℃时铜导体最 大电阻

(Ω/km)

直流试验电压

(kV/15min)

GZYV-50

7.56

75

GZYV-75

7.56

110

GZYV-100

7.56

145

GZYV-125

7.56

175

 GZYV-150

7.56

200
