BTLY(NG-A)系列隔离型矿物绝缘防火电缆


1、产品用途:

BTLY(NG-A)隔离型铝套防火电缆又称铜护套轧纹无机绝缘电缆。该电缆是在矿物绝缘电缆存在弊端的基础上改良过的一种新型的防火电缆,它能克服矿物绝缘电缆生产长度有限的弊端,避免安装敷设中出现的中间接头的问题,具有绝缘层不易受潮、安装敷设方便等优点,随着该产品的不断推广,它的优良性能越来越受广大客户的认可,现已广泛应用于基础工业及民用建设中。

BTLY(NG-A)隔离型铝套防火电缆产品主要应用于:公共建筑:高层建筑物、公共娱乐场所、 会议中心、会展中心、博览中心、体育馆、宾馆饭店、医院、学校、机关大楼。 银行、图书馆、百货商场。 机场、车站、港口

高温工业:冶金工业、船舶工业、钢铁工业、其他高温场所输配电线路。

危险设施:核电站、军事工业、化学工业、海上石油砖井、医药工业、炼油厂及石油化工工业。

地下场所:地铁、地下仓库、 隧道、 地下广场。

2、执行标准:企业标准,参照IEC60702-2002;BS6387:2013等,也可按照用户提供的技术要求生产。

3、BTLY(NG-A)电缆的耐火特性

3.1. 按国家标准,电线电缆燃烧试验方法耐火特性试验GB/T 19216.21-2003选用火焰温度950℃~1000℃,燃烧时间为180min,线路保持完整。

3.2. 按英国BS6378标准,柔性防火电缆能满足以下要求:单纯耐火C级:950℃ 180min;耐火加水W级:650℃ 15min;耐火加机械振动Z级:950℃ 15min(以上测试按顺序在同一根试验上进行。)

3.3、弯曲半径;柔性防火电缆安装时允许弯曲半径符合下表的要求。

电缆外径D(mm)

D<12

12≤D<20

20≤D<40

D≥40

电缆内侧弯曲半径R(mm)

6D

10D

15D

20D

4、电缆设计型号

矿物绝缘电缆额定电压的标注采用了国际标准中规定的500V及750V两种表示方法,其中500V即450V/750V为控制电缆,750V即600V/1000V为电力电缆

等级

型号

名称

控制电缆

BTLY(NG-A)

铜芯波纹铝护套云母带矿物绝缘电力电缆

BBTRYZ

铜芯矿物耐火层云母带矿物绝缘控制电缆

电力电缆

BTLY(NG-A)

铜芯波纹铝护套云母带矿物绝缘电力电缆

BBTRYZ

铜芯矿物耐火层云母带矿物绝缘电力电缆

注:推荐的导体芯数为:1、2、3、4、7。

5、BTLY(NG-A)矿物防火电缆的结构图

BTLY(NG-A)电缆结构图

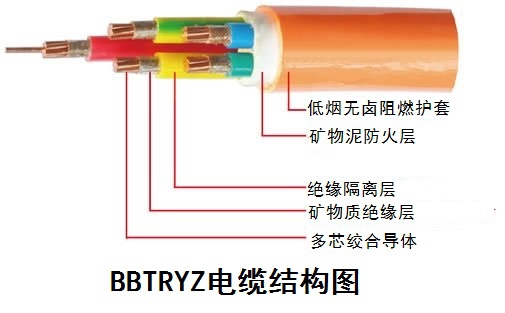

BBTRYZ电缆结构图


6、BTLY(NG-A)电缆的优点

6.1、耐火标准可通过BS6387三项考核:即950℃3h火焰下不击穿,650℃30min后承受15min的水喷淋(直接浸水亦可),950℃火焰下承受15min的敲击振动而不破坏,从而在耐火性能上完全达到BTT的考核标准。

6.2、该产品1.5~6平方规格可生产1~37芯,10~240平方规格可生产1~5芯,300~630平方可生产单芯,长度可根据用户需要,整根无接头整盘交货。

6.3、敷设时可不必另行穿管,具有BTT同等的防水、防冲击功能。

6.4、具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

6.5、工作温度低、线损小、抗过载能力强,使用寿命长、安全性高,在有环保要求的项目中尤其适合应用。

6.6、防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备,因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。)

6.7、耐腐蚀(BTLY型号矿物绝缘电缆的金属套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施;即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方,因为电缆较外层有塑料外护套的保护,它仍然安全。)

6.8、机械性强度高(BTLY矿物绝缘电缆坚固耐用,在电缆直径变形三分之一的情况下仍可正常工作,即使经受剧烈的机械破坏,也不会损害其电性能)。

6.9、NG-A(BTLY)型号电缆用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率,而且使产品成本大幅下降(铝材仅为铜材综合成本的1/10)。用铝管之所以能代替铜管,在高温火焰下不熔,得益于铝管外挤覆的膨胀耐火层:在火焰侵袭下膨胀层发泡固化,形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存,而且使云母带受热温度降低至600℃以下,云母带绝缘的稳定性无疑得到提高(云母带的绝缘电阻随温度的降低而上升)
