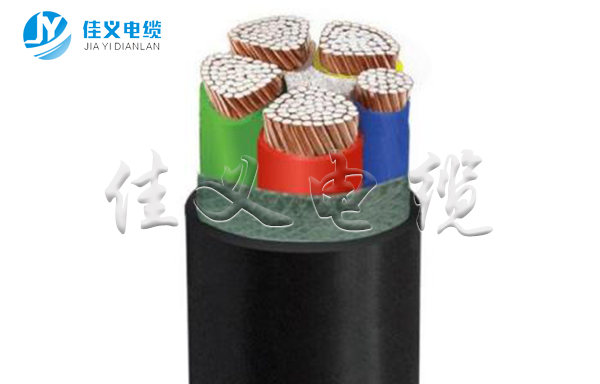

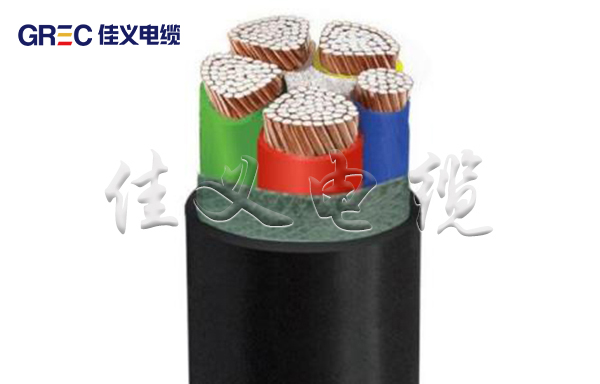

塑料绝缘铜包铝芯电线电缆


塑料绝缘铜包铝芯电线电缆

1、产品用途:额定电压450/750V及以下聚氯乙烯绝缘电缆和8.7/15kV及以下电力电缆,适用于交流额定电压450/750V及以下的照明、电器动力装置固定敷设和8.7/15kV及以下电力输配电系统中,供输配电能之用。广泛应用于电力、建筑、工矿、治金、石油化工、交通等部门。

2、执行标准:国家标准JB/T8734-2016,GB/T5023-2008,GB/T12706-2008,也可按照用户提供的技术要求生产。

3、布电线/电力电缆工作特性

3.1.额定电压U0/U:

额定电压为300/300V、300/500V、450/750V、0.6/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV。

3.2、导体额定工作温度:

电缆导体的最 高额定工作温度:交联聚乙烯绝缘电缆为90℃,聚氯乙烯绝缘电缆为70℃。短路时(最 长持续时间不超过5S)电缆导体的最 高温度:交联聚乙烯绝缘电缆不超过250℃,聚氯乙烯绝缘电缆不超过160℃。

3.3、电缆安装时的环境温度:

电线电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电线电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。

4、产品型号名称:

4.1、布电线型号、名称

型号

名称

BVC

一般用途单芯铜包铝导体无护套电线

BVVC

铜包铝导体聚氯乙烯绝缘聚氯乙烯护套圆型电缆

 BVVBC

 铜包铝导体聚氯乙烯绝缘聚氯乙烯护套扁型电缆

4.2、电力电缆型号、名称

型号

名称

VVC

铜包铝导体聚氯乙烯绝缘聚氯乙烯护套电力电缆

VVC22

铜包铝导体聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆

VVC32

铜包铝导体聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

VVC42

铜包铝导体聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

YJVC

铜包铝导体交联聚乙烯绝缘聚氯乙烯护套电力电缆

 YJVC22

铜包铝导体交联聚乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆

YJVC62

 铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚氯乙烯护套电力电缆

YJYC

铜包铝导体交联聚乙烯绝缘聚乙烯护套电力电缆

YJYC32

铜包铝导体交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

YJYC42

铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

YJYC23

铜包铝导体交联聚乙烯绝缘双钢带铠装聚乙烯护套电力电缆

YJYC63

铜包铝导体交联聚乙烯绝缘非磁性双钢带铠装聚乙烯护套电力电缆

YJYC33

铜包铝导体交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

YJYC43

铜包铝导体交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

注:1、上述产品还可生产阻燃系列:ZA-、ZB-、ZC-、ZD-、ZR-等;

2、上述产品还可生产阻燃耐火系列:ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等;

3、上述产品还可生产无卤低烟阻燃系列:WDZA-、WDZB-、WDZC-、WDZ-等;

4、上述产品还可生产无卤低烟阻燃耐火系列:WDZAN-、WDZBN-、WDZCN-、WDZN-等;

5、单芯电缆铠装应采用非磁性材料或用于直流系统;耐火电缆如无防火层不推荐铝芯。

6、推荐的电缆芯数为:1、2、3、4、5、3+1、3+2、4+1芯。

以上请订货时注明,未注明的按普通产品生产。

5、铜包铝电线电缆的主要优点

5.1、直流电阻率:铜包铝线的电阻率比纯铜线大,约为纯铜线的1.5倍,在阻值相同时(截面积比铜大),铜包铝线重量约为纯铜线的1/2。根据集肤效应计算,在50MHz以上高频时,与相同截面的铜导体相比,其电阻率相等。在50Hz频率的电力电缆的使用中,其铜导体的集肤效应和邻近效应在150mm2以上就逐渐显得突出,同时由于工矿企业设备动力(如高频炉、大功率电机等)起动、运行时的故障,产生高次谐波电流的能源会注入到供电系统中,在系统的阻抗上产生相应频率的高次谐波电压,致使电压的波形发生畸变,增加供电系统的损耗,使导体发热增加;此外,电缆使谐波放大,在接头处产生过电压而损坏电缆头。采用铜包铝导体会起到降低高次谐波产生的交流阻抗(电阻)的作用。在其他使用场合,通过采取提高铜包铝单丝中铜的体积和相应的工艺措施,使铜包铝导体在现有同规格导体的外径尺寸上限内,满足导体直流电阻要求。

5.2、采用铜包铝导体可满足目前延续多年的电线电缆在产品选型、设计、使用、安装等方面的习惯,还对电缆的接线端子紧压、锡焊接有利。

5.3、降低交流电阻: 

5.3.1、 交流电阻是电流载流量的主要依据,根据集肤效应的原理,单根导线的表面,其单位面积通过的电流比导线的圆心单位面积通过的电流要大,也就是说,大截面导体的圆心在相同导体组成的圆面积内,圆心比圆周通过的电流要小,所以把圆心导体与圆周导体用不同的金属组成是合理、经济的。

5.3.2、影响交流电阻指标除直流电阻、集肤效应外,还有临近效应,与相同直流电阻的铜道题相比,应采用放大截面的铜包铝导体,在单根导体内,铝在圆心,铜在外围,放大后的铜包铝导体由于导体总截面增加了,因此也就增加了导体的表面积,改善了电缆的散热条件,增加了散热面积,而铝的导热系数与铜相近,在相同的材料成本条件下,交流电阻的指标要经济得多。

5.4、具有良好的耐腐蚀性:铜比铝易腐蚀,但由于铜包铝材料已经安全冶金化,率完全被铜所包覆,不会被水、空气接触,完全达到和同一样的性能。对于铝导体,特别是沿海地区,大气中盐雾所含的氯离子会凝聚在铝的表面,易被表面的杂质和缺陷周围引起局部腐蚀,形成孔洞、裂纹和微电池,家具铝导体的腐蚀。

5.5、成本低、重量轻:与相同技术指标的铜芯电线相比,铜包铝导体电缆可节约成本35%以上,铜包铝先的比重仅为纯铜先的36%-40%,在线径、重量相等的情况下,其长度是纯铜线的2.5倍。

5.6、良好的焊接性:铜包铝线由于其表面同心包覆了一层纯铜,因此具有跟纯铜线一样的可焊接性,方便生产。

6、接线注意事项

6.1、接线时必须使用铜接线端子,不能使用铝和铜铝过渡接线端子的铝端;扭接打圈安装到负载设备上时,尽量不要使用锐利的工具,防止损伤导体表面的铜层。扭接打圈安装时不要连续反复三次以上,以免导体单丝出现断裂现象。

6.2、铜接线端子与导体压接后,规范的做法是再用锡进行焊接(灌锡),保证导体与接线端子接触紧密、牢固,采用非密封式接线端子时,接线端子的端部也要用焊锡进行密封焊接。

6.3、用于导体中间连接时,必须采用铜连接管,压接后两端用焊锡进行密封焊接(灌锡)。
